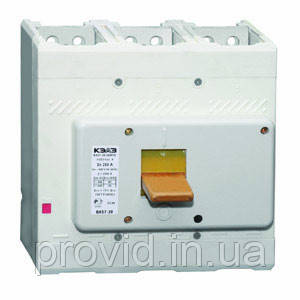

ВА 5739 400-630А

Автоматичні вимикачі ВА 57 39 призначені для захисту проведення електричного струму в нормальних умовах і автоматичного відключення при струмах перевантаження, струмах короткого замикання, при неприпустимому зниженні напруги в мережах змінного струму напругою до 660В і мережах постійного струму напругою 440В.

Основні характеристики

Теплові та електромагнітні нерегульовані розчеплювача

Можливі уставки теплового розчіплювача 250А, 320А, 400А, 500А, 630А -уставки калібрується тільки на заводі виробнику.

В основному застосовуються в стаціонарному виконанні, з установкою на монтажну панель щитів ЩМП або корпусів ВРУ..

Расключаются в щиті монтажних проводів ПВ3, гнучким кабелем КГ попередньо опрессованных наконечникам ТМЛ або електротехнічними шинами ШМТ і АД31. Найбільш часто підключається за допомогою кабелю ВВГ або АВВГ

Есои автомат використовується в якості вступного автомата і при підключенні силового кабелю безпосередньо до автомата, рекомендується використовувати кінцеві муфти КВТП

Основні сфери застосування вимикачів ВА 5739

В ввідно розподільних пристроях.

У комплектних трансформаторних підстанціях

У системах автоматичного введення електроенергії. (при наявності електромагнітного привода)

Додаткові складальні одиниці до ВА 5739.

Незалежний розчіплювач - пристрій, що забезпечують відключення вимикача при подачі на висновки котушки постійного або змінного напруги. Можливі номінальні напруги незалежного розчеплювача.

110; 127; 220; 230; 240; 380; 400; 415; 440; 550; 660 В змінного струму

24; 110; 220 В постійного струму

Нульовий розчіплювач напруги

забезпечує вимикання ввімкненого вимикача без затримки часу, при напрузі 0,10-0,35 від In

не виробляє відключення автомата, при напрузі вище 0,55 від In

не перешкоджає включенню автомата при напрузі вище 0,85 від In

перешкоджає включенню автомата при напрузі від 0,1 від In

Номінальні напруги нульового розчіплювача.

24; 110; 127; 220; 230; 240; 380; 400; 415; 440; 550; 660 В для змінного струму

110; 220 В для постійного струму.

Мінімальний розчіплювач напруги - пристрій, по функціоналу збігається з нульовим розчіплювачем, але більш високими уставками напруги відключення.

Вільні контакти - пристрої для подачі і формації про стан вимикача.

Допоміжні контакти сигналізації автоматичного відключення

Електромагнітний привід - пристрій для автоматичного включення і відключення автоматичного вимикача, також можливо ручне керування при відсутності напруги в мережі.
Номінальні напруги електромагнітного привода

110; 127; 220; 230; 240; 380; 400; 4,5; 440; 550; 660 В змінного струму 50, 60 Hz;

110, 220 В постійного струму
