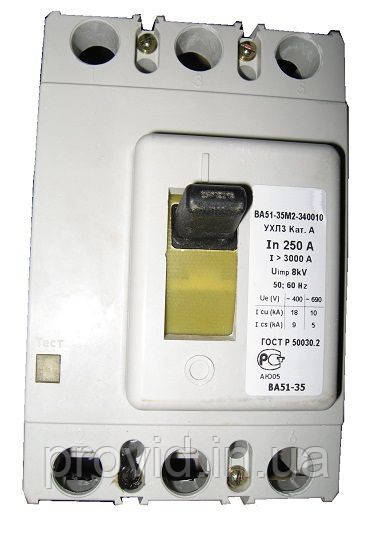

ВА 5735 250А

Автоматичний вимикач ВА 57 35 призначені здійснення комутації струмів в ланцюгах змінного струму напругою до 660В частотою 50Гц і здійснення захисту від струмів перевантаження і струмів короткого замикання.

Встановлюється на монтажну панель щитах ЩМП або корпусу ВРУ, з допомогою болтів йдуть в комплекті.

Спосіб приєднання - кабель (найбільш часто використовують провід ПВ3, ПВ1, кабель гнучкий КГ і ВВГ або АВВГ) з кабельним наконечником ТМЛ або електротехнічними шинами ШМТ або АД31.

Тип розчіплювача -теплової нерегульований для захисту від перевантаження, і електромагнітний нерегульований для захисту від короткого замикання. Зазвичай уставка електромагнітного розчіплювача перевищує уставку теплового в 10-12 разів в залежності від номіналу.

Уставки теплових розчіплювачів 25, 31,5, 40, 63, 80, 100, 125, 160, 250

Номінальна напруга корпуса 660В (мається економ версія автомати ВА 57ф35 з номінальною напругою корпусу 380В)

В основному виробляється В стаціонарному виконанні, під замовлення можуть бути виготовлені в висувному вигляді - але з дуже великим строком поставки

Взаємозамінні за габаритами і характеристиками з автоматами ВА 0436.

Автоматичні вимикачі ВА 5735 є аналогами ВА 0436 за габаритними розмірами і технічними характеристиками.

Можлива комплектація даних вимикачів додатковими одиницями на заводі виробнику, на жаль в процесі експлуатації модернізації автоматичних вимикачів ВА 5735 неможлива.

Основні сфера застосування ВА5735

Використання в якості пристроїв захисту на низькій стороні розподільних пристроїв.

Ввідно-розподільні пристрої,

Комплектно трансформаторні підстанції.
